آزمايشگاه كنترل فرآيندها

آزمايشگاه كنترل فرآيندها

نوع درس: اصلي

تعداد واحد: 1

پيشنياز: كنترل فرآيندها

سرپرست آزمايشگاه: آقاي دكتر علي نجاتي

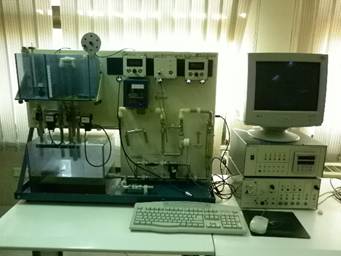

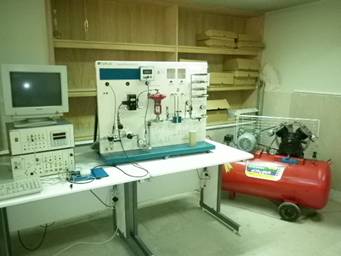

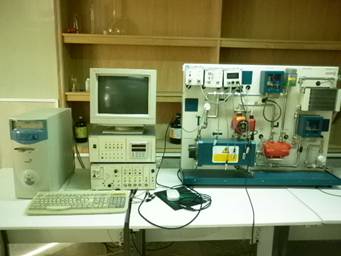

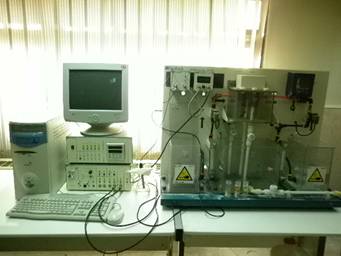

هدف از ارائه اين درس بكارگيري آموخته‌هاي دانشجويان در درس كنترل فرآيندها است. تجهيزاتي كه در حال حاضر در سرويس هستند عبارتند از: دستگاه كنترل دما، دستگاه كنترل pH ، دستگاه كنترل فشار و دستگاه كنترل سطح و دبي. دستگاه كنترل همزمان دما و دبي در حال حاضر در سرويس نيست.

دستگاه كنترل دما: در اين دستگاه دماي آب گرم از طريق تغيير دبي آب سرد كنترل مي‌شود. هدف از انجام اين آزمايش آشنايي با اجزاي يك لوپ بسته دما، روش‌هاي كاليبره كردن وسايل، تعيين تابع انتقال سيستم، به دست آوردن مشخصه‌هاي آن و تعيين ثابت‌هاي كنترل كننده براي بهترين نحوه كنترل يك سيستم كنترل درجه حرارت است.

دستگاه كنترل pH : در اين آزمايش جرياني از سود سوز‌آور وارد مخزن دستگاه شده و با جرياني از اسيد خنثي مي‌شود. هدف از انجام اين آزمايش كنترل pH محلول داخل محفظه به صورت مدار باز و از طريق تنظيم دبي اسيد به صورت دستي و كنترل مدار بسته با استفاده از كنترل‌كننده تناسبي، كنترل‌كننده تناسبي – انتگرالي و كنترل‌كننده تناسبي – انتگرالي – مشتقي است. در اين مرحله به خصوصيات انواع كنترل‌كننده‌ها و همچنين بررسي عكس‌العمل ايجاد يك تغيير در Set Point پرداخته مي‌شود.

دستگاه كنترل فشار: هدف از انجام اين آزمايش آشنايي با اجزاي يك سيستم كنترل فشار مدار باز و يك سيستم كنترل فشار مدار بسته است. در اين آزمايش تغييرات ثابت‌هاي يك كنترل‌كننده براي تعيين بهترين حالت كنترل بررسي مي گردد. عملكرد سيستم در تغييرات پله‌اي Set Point و ايجاد اغتشاش نيز مورد بررسي قرار مي‌گيرد.

دستگاه كنترل سطح و دبي: هدف از انجام اين آزمايش آشنايي با اجزاي مختلف يك سيستم كنترل سطح و دبي، روش‌هاي كاليبراسيون وسايل، تعيين تابع انتقال سيستم، بدست آوردن مشخصه‌هاي آن، بررسي انواع سيستم‌هاي كنترل مدار باز، مدار بسته و on/off و تعيين ثابت‌هاي كنترل كننده براي بهترين نحوه كنترل سيستم است.
